KD-OWTS電纜振蕩波局放測試系統的構成部分及系統軟件介紹

作者:王志龍來源:武漢凱迪正大電氣有限公司日期:2020-07-01 14:49:00閱讀:299

凱迪正大KD-OWTS電纜振蕩波局部放電檢測定位系統包括一體化局放振蕩波單元、測控主機、外部安全控制單元、標準放電脈沖校準器以及配套的附件,詳見圖4-1。
圖4-1 KD-OWTS系統構成
A、一體化局放振蕩波單元 B、測控主機 C、外部安全控制單元 D、標準放電脈沖校準器
5.1一體化局放振蕩波單元
KD-OWTS一體化局放振蕩波單元構成如下:
?高壓恒流蓄能裝置及控制單元;
?高壓無局放振蕩電感;
?局放耦合/分壓器;
?高壓固態開關;
?連接面板。
5.2測控主機
測控主機協調整個系統的運行,通過無線網絡控制高壓恒流源升壓蓄能,控制高壓固態開關閉合并采集、存儲和分析分壓器/耦合器采集的局放振蕩波信號和局放信號。測控主機運行的測試系統軟件界面如圖4-2。
圖4-2 測控主機測試系統軟件界面
5.3外部安全控制單元
KD-OWTS連接試品進行試驗時,須連接外部安全控制單元,相關描述詳見3.4。
5.4標準放電脈沖校準器
標準放電脈沖校準器內置鋰電池,充電和開關/指示燈面板如圖4-3所示:
A、充電:校準器內置鋰電池,可通過隨機配置的9V電源適配器進行充電,充電時開關/指示燈閃亮,電池充滿后,開關/指示燈常亮;
B、開關/指示燈:正常使用時,輕觸開關,打開校準器電源,指示燈亮,使用完畢后,輕觸開關,關閉校準器電源,指示燈滅。
圖4-3 標準放電脈沖校準器充電和開關/指示燈面板
A、電池充電接口(9V適配器)  B、電源開關/指示燈
標準放電脈沖校準器提供20pC~100nC共十二檔標準放電脈沖,量程調節面板如圖4-4所示。使用時,首先通過量程選擇開關選擇pC或nC量程,然后通過檔位選擇旋鈕選擇相應的檔位。當量程選擇開關處于“pC”位置時,檔位選擇讀數為內圈(黑色)刻度,單位為pC;當量程選擇開關處于“nC”位置時,檔位選擇讀數為外圈(紅色)刻度,單位為nC。
圖4-4 標準放電脈沖校準器面板
A、量程選擇開關  B、檔位選擇旋鈕
5.5配套附件
KD-OWTS配套附件如表4-1,現場試驗時須使用系統原配高壓連線、電源線和接地線進行連接,如線纜有缺損,需聯系廠家維修。

六、測試系統軟件
6.1總述
KD-OWTS局放振蕩波狀態檢測系統軟件分為測試系統軟件和數據分析軟件,本手冊主要描述測試系統軟件功能和使用方法,數據分析軟件詳見《KD-OWTS數據分析軟件操作手冊》。
KD-OWTS 測試系統軟件主要由被這測電纜信息、局放校準和振蕩波試驗三個部分構成如圖5-1所示,以下章節詳細描述各個部分的功能。
I.  被測電纜信息: 5.2章
II. 局放校準: 5.3章
III.振蕩波試驗: 5.4章
測試系統啟動界面如圖5-1所示,軟件啟動時,會自動連接振蕩波主機,如連接成功,“連接振蕩波主機”按鈕變灰,“斷開振蕩波主機”按鈕變亮,同時狀態欄會有連接成功的提示。正常試驗時,首先應確認振蕩波主機連接狀態正常,然后依次進行被測電纜信息輸入、局放校準和振蕩波試驗等操作,現場試驗相關詳細操作詳見第6章。

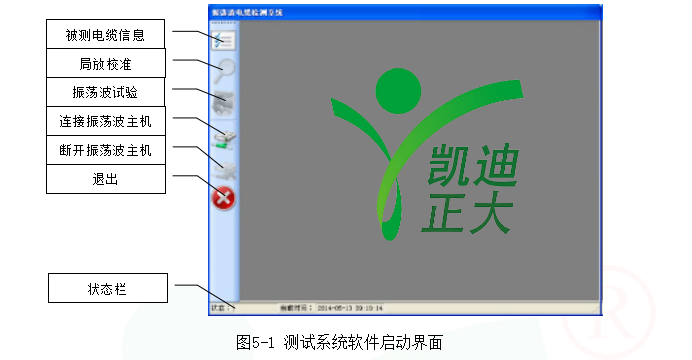

圖5-1 測試系統軟件啟動界面
6.2被測電纜信息
實際應用時,被測電纜可能由多段電纜通過接頭連接而成,測試之前要確認下列相關信息,如圖5-2所示:
?電纜結構包括電纜本體、電纜接頭和電纜終端;
?電纜的類型;
?電纜的運行時間;
?電纜的運行記錄。
圖5-2 電力電纜結構及重要信息
運行KD-OWTS測試系統軟件,點擊“被測電纜信息”圖標,進入被測電纜信息界面,如圖5-3所示,軟件提供友好的輸入界面,現場試驗時應根據軟件提示,填入實際試驗電纜的相關信息,填完后按確認保存。此界面共有四個按鈕,功能如下
?保存:保存對被測電纜信息的修改;
?重置:清空被測電纜信息各項數據;
?取消: 退出被測電纜信息界面,不保存對被測電纜信息的修改;
?加載:加載系統已存電纜信息。
啟動時,被測電纜信息默認加載最近一次試驗的電纜信息。
圖5-3 被測電纜信息界面
6.3局放校準
在測試軟件界面中點擊“局放校準”圖標,進入局放校準界面如圖5-4所示,局放校準界面提供20pC~100nC共12檔量程的局放校準,對被測電纜進行校準時,應和標準放電脈沖校準器的量程一一對應。現場振蕩波試驗時,須對電纜進行校準。
圖5-4 局放校準界面
6.4振蕩波試驗
在測試軟件界面中點擊“振蕩波試驗”圖標,進入振蕩波試驗頁面,如圖5-5所示。在此界面中可以完成升壓電壓值設定、升壓控制、數據采集、分析、存儲等功能。

圖5-5 振蕩波試驗界面
A、局放最大值 B、局放振蕩頻率 C、被測電纜電容值 D、介損值 E、被測電纜相位
F、局放量程 G、升壓電壓設定 H、電壓峰值顯示升壓按鈕 I、升壓進度條 J、波形載入按鈕
K、數據保存按鈕 L、高壓單元狀態 M、局放波形顯示區域 N、振蕩波電壓波形顯示
6.5文件信息
進行振蕩波測試時,軟件所保存的文件列表如圖5-6所示,各種類型文件描述如下:
圖5-6 文件列表
CableInfo.ini:被測電纜信息,可以通過被測電纜信息界面生成和導入。
Middlejointer.dat:被測電纜中間接頭信息。
Normal.ini:被測電纜校準檔位信息。
Setting.ini:此條被測電纜試驗時軟件設置。
Owf文件:局放振蕩波波形文件。
Pwf文件:局放波形文件。
Cwf文件:校準波形文件。

溫馨提示:如果有需要最新智能化的試驗變壓器、變頻串聯諧振試驗、直流高壓發生器、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等儀器設備的朋友可以隨時聯系我們在線客服或者電話咨詢,保質保量!此篇文章詳細介紹了KD-OWTS電纜振蕩波局放測試系統的構成部分及系統軟件介紹,希望能夠幫助到大家!
