電纜的突出優勢，促進了其廣泛應用。但電纜在使用過程中，由于各種原因會產生一些或大或小的故障，電纜故障的查找與排除問題，已經越來越受到關注。電纜故障排查一直以來都是一項技術性強的工作，對故障檢測人員經驗要求也很高，而且目前市場上電纜故障測試的設備也很多，對于那些對電纜故障查找接觸不多的電力行業從業者來說，的確是一件很辛苦的事。

    為了更好的讓廣大客戶朋友們了解電纜故障檢測、查找及排除的過程，凱迪正大公司電纜故障檢測中心接到隨州市界山風電場電纜故障排查的整個過程對案例的形式給大家分享，如有疑問歡迎咨詢18162775262李工（為您解答電纜故障查找），

  一、電纜故障排查現場情況概述案例名稱：交聯電纜低阻故障查找

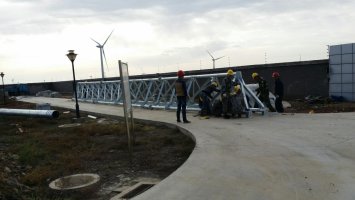

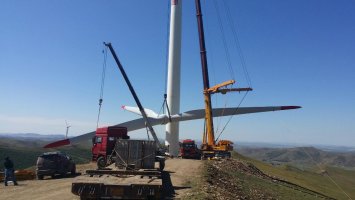

  二、所在地：湖北隨州界山風電廠

  三、參與單位：華能隨縣風電有限公司

  四、測試時間：2015年10月1日

  五、電纜類型：35KV交聯高壓電纜，全長4公里

  六、故障描述：電纜運行擊穿

  七、檢測設備：KD-216A電纜故障測試儀、KD2671兆歐表、KDXZ變頻串聯諧振試驗裝置

  八、測試方法1.電纜絕緣電阻測試用5000V兆歐表測試，A、B、C三相的對地絕緣A相為0.1兆歐、B相無窮大過程，C相無窮大；

  九、過程：先用閃測儀低壓脈沖法，用0.2微秒脈寬，對故障電纜進行全長測試，分別對OA、OB、OC、AB、AC、CB進行全長測試，6次測試波形基本一致。2.絕緣電阻數據分析測試全長數據與客戶掌握的數據，基本一致，可以確定是電纜全長。接頭位置客戶資料不清，只能作為后面測試時參考。3.確定故障點范圍高壓沖閃法測試過程：脈沖法測試完成后，用沖閃法測試，根據故障絕緣情況，先用絕緣電阻較低的A相測試，電容器2微法20KV,沖擊電壓15KV,測試。

    高壓沖閃法測試波形為故障點二次擊穿放電波形，擊穿放電波形。4.電纜故障定點根據沖閃法測試波形，本故障故障點雖然難以擊穿放電，但是，二次擊穿波形，可以確定故障距離，就算完成了粗測。后面就是故障點精確定點。該測試現場，在粗測距離范圍內，正好是堆煤場，定點測試環境比較差。定點只能在煤堆上進行，通過仔細工作，在沙堆上通過聲磁同步定點儀，確定了故障點。
